       急停按鈕被按下釋放后，需要按復位按鈕才能啟動系統的繼電器線路圖，復位按鈕為常開型。我自己畫了下，感覺有點復雜，壇友們可有簡單的畫法？謝謝！

用cad畫嗎，就畫成PLC內部常開和常閉就好了呀。

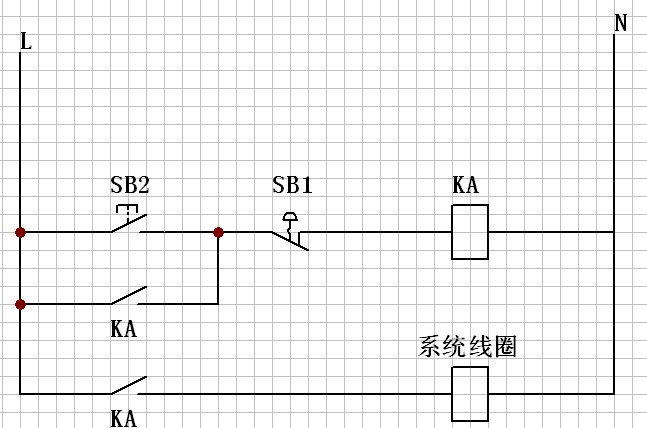

找到答案了，上傳供壇友參考

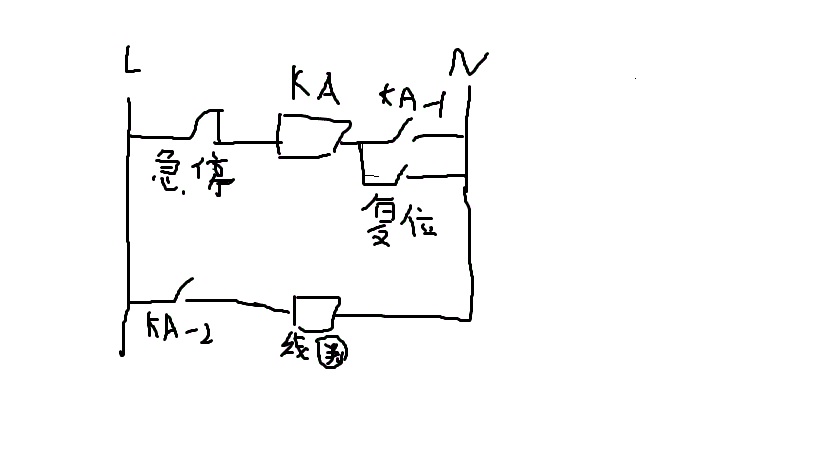

貌似跟題目意思不符，用了常閉型的復位按鈕了

你看看行不行！用鼠標畫畫好難！

樓上的思路正確，切合題意，只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。

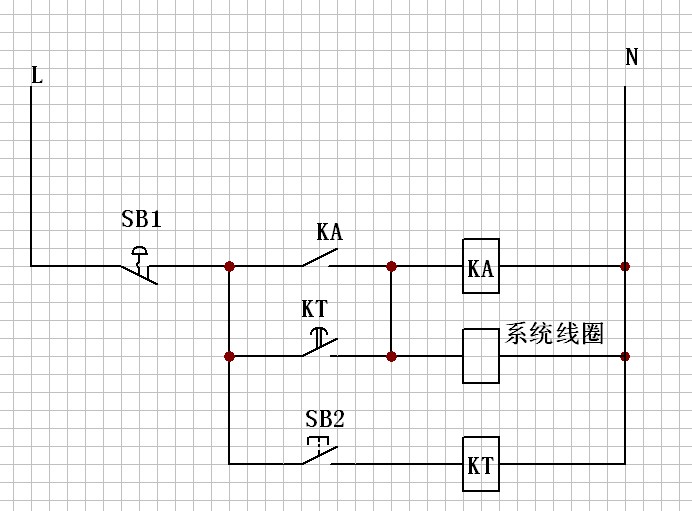

給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的

引用

引用第6樓銘杰工控于2013-10-31 08:31發表的  :
給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的
[attachment=113779]
[attachment=113780]

樓上用的是visio畫的圖？

引用

引用第5樓guochunyi于2013-10-31 07:37發表的  :
樓上的思路正確，切合題意，只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。

你這樣調換位置應該是更不安全，好嗎，開關是不能直接連在零線上的

引用

引用第8樓jiaogeishui于2013-10-31 11:57發表的  :

你這樣調換位置應該是更不安全，好嗎，開關是不能直接連在零線上的

對比看看6樓得畫法。

引用

引用第4樓小鼻子于2013-10-30 22:42發表的  :
你看看行不行！用鼠標畫畫好難！

貌似你這個系統關閉電源后，再啟動電源，還要按下復位按鈕系統才能工作

引用

引用第7樓xxaa00511于2013-10-31 11:48發表的  :

樓上用的是visio畫的圖？

是一種古老的制圖軟件 Protel 99SE
現在逐步使用Eplan
