各位大神，

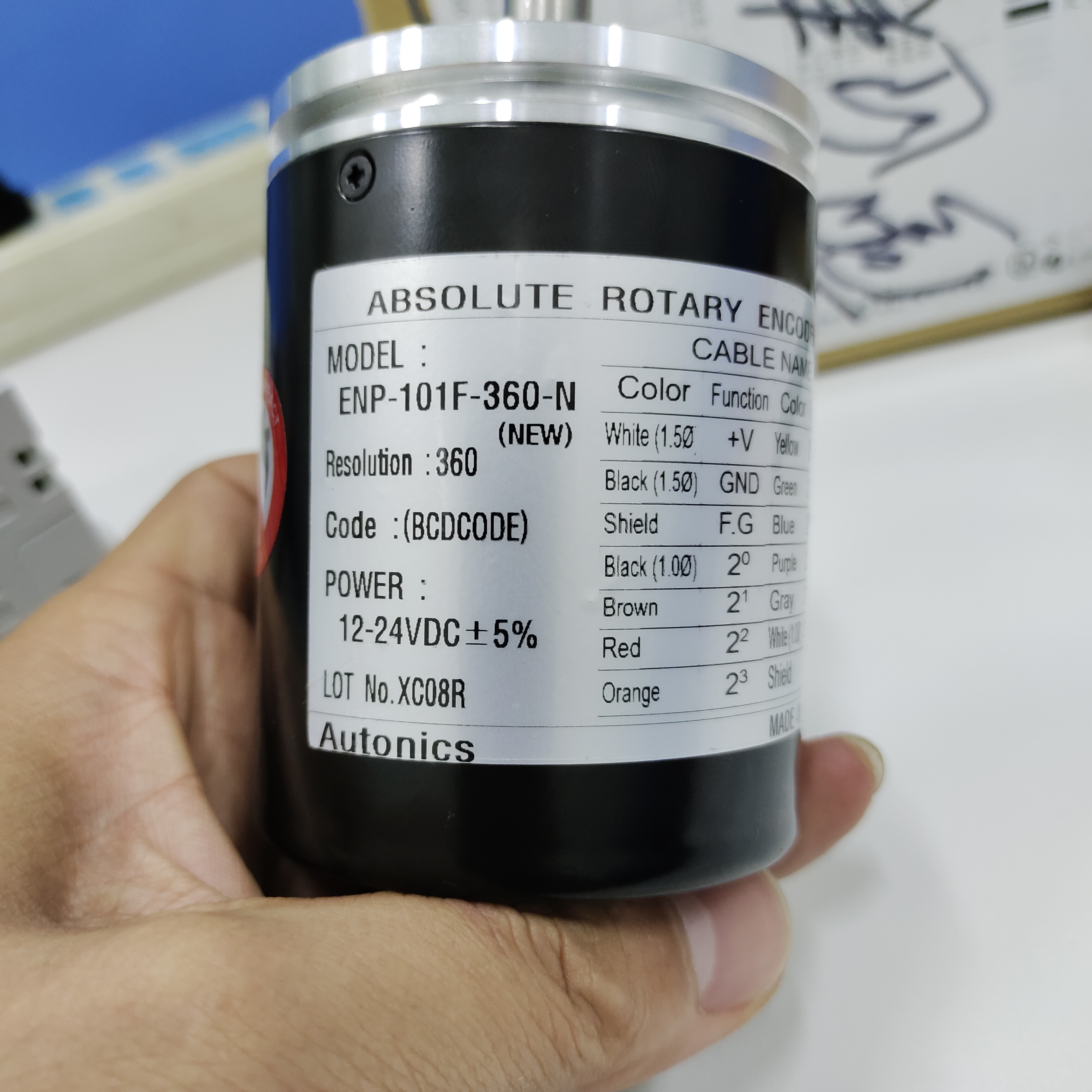

   請教下這款絕對值編碼器連接PLC改怎么接線呢？PLC是FX5UC，編碼器是一圈360個脈沖的BCD碼輸出的，輸出信號線有10根線……搞得一頭霧水死機了
先謝各位了！

請教下接在了FX5UC 的X46-X5710個輸入點上，用BIN轉換出來的數字不對，求各位指點一下！

10根線直接接到輸入比如X11---X0, 假設數值對應1101010111，角度就是357°；假設數值對應0000000011，角度就是3°；依次類推

最終的角度值是十六進制 不是十進制

引用

引用第2樓lochao于2023-07-07 08:58發表的  :
10根線直接接到輸入比如X10---X1, 假設數值對應1101010111，角度就是357°；假設數值對應0000000011，角度就是3°；依次類推

感謝解答，還有個疑問向您說的那樣X1接最低位，X10接最高位，使用BIN K3X1 D0來讀取編碼器的數值，D0里面就是具體角度了嗎？

引用

引用第3樓lochao于2023-07-07 08:59發表的  :
最終的角度值是十六進制 不是十進制

感謝指教，BIN轉換讀出來數據始終不對，也不是16進制數據第一次使用，不知道哪里沒弄對。

  對三菱不是很熟 沒有測試

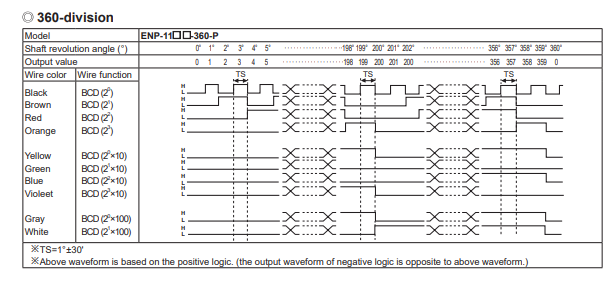

什么是BCD碼？是用4位二進制數表示1位十進制數。如8421碼，1111 等于15

Yellow--2的0次方    Green--2的1次方     Blue--2的2次方    Purple--2的3次方      十位的數據
Gray--2的0次方     White--2的1次方     百位的數據

十位的數據就*10    百位的數據就*100

這里我就不寫出個位的數據了，相們大家都明白了。

總計要占用10個輸入點，個位數據占4個點，十位數據占4個點，百位數據占2個點，切記BCD碼是用4位二進制數表示1位十進制數的。相信這下樓主應當能計算出準確的脈沖數據了。

最近剛好用過這個編碼器

BCD格式的就是從低位到高位依次接就可以了  2的零次方到2的三次方接個位也就是X0~x3  2的零次方*10到2的三次方*10接10位 Y也就是接X4~X7、、、、依次接下去就行
