        設備1：西門子S7-1500系列的PLC，以太網通訊；
        設備2：三菱Q系列QJ71E71模塊，以太網通訊；
        設備3：歐姆龍CP1H系列PLC，RS485串口通訊；

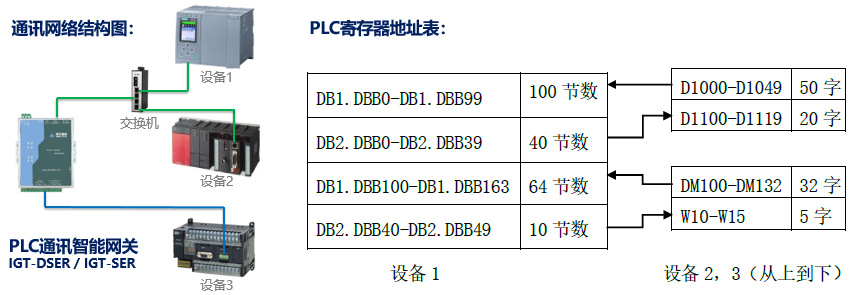

        設備網絡結構數據交互規劃如下：



        西門子PLC與三菱Q系列PLC跟智能網關之間是通過交換機以太網連接，網關參數軟件的電腦也是連接在這個交換機上；歐姆龍PLC跟網關之間是串口連接。

        通過智能網關的參數配置軟件連接上智能網關后，先根據PLC設備的網絡參數設置網關自身的IP地址，設置之后通過[工具]/[查找搜索設置]里面的PING功能，輸入PLC的IP地址進行PING命令測試，提示PING成功表示智能網關與PLC設備網絡連接正常。 然后根據PLC的串口通訊格式，設置智能網關的波特率、數據位、校驗方式、站號等參數。

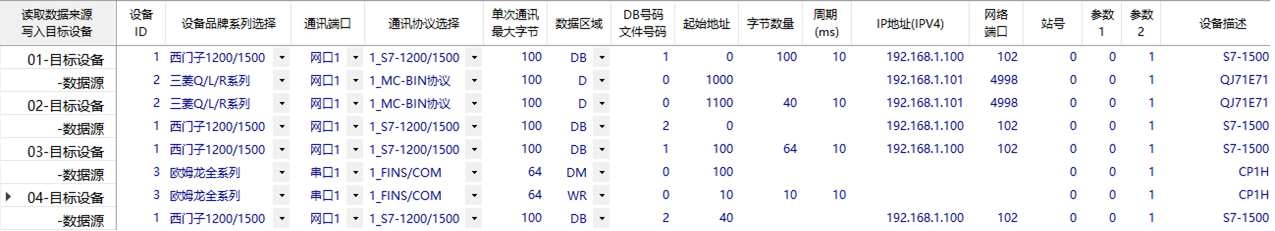

        端口參數設置完成、確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據通訊表如下圖：



        配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備運行。

        相關軟件和手冊： PLC與PLC之間的通訊范例.rar (4548 K) 下载次数:221

感謝樓主分享
