工控人家園 三菱工控論壇 求大神解答，這個電機接線圖中畫圈的地方的含義是什么？

tengyunqiang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 143 點
下載積分: 520 分
在線時間: 13(小時)
注冊時間: 2013-07-16
最后登錄: 2017-08-20
查看tengyunqiang的主題 / 回貼

樓主發表于: 2013-09-21 17:07

只看樓主 | 小中大

圖片：

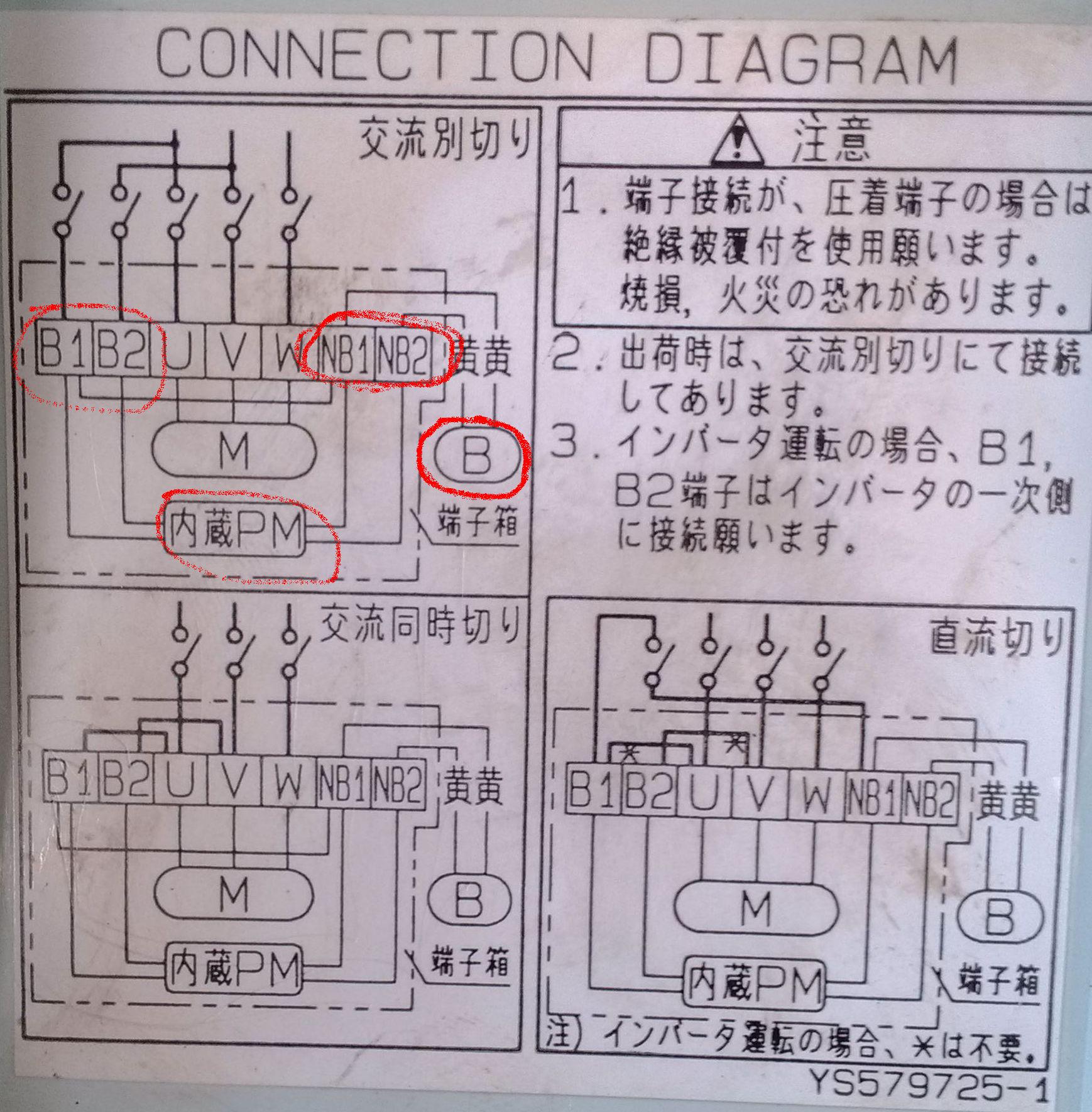

我感覺這應該是個三相異步電機，接線圖中應該有能耗制動，只是我不是很懂，希望得到大神的開導！
還有希望大神能告訴我這三部分圖分別代表什么意思。

ykykkhor

Best Regards,YK

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 308 點
下載積分: 141084 分
在線時間: 563(小時)
注冊時間: 2009-07-30
最后登錄: 2025-05-22
查看ykykkhor的主題 / 回貼

1樓發表于: 2013-09-21 20:22

只看該作者 | 小中大

"B1 和 B2" 是制動器接線端口 (一般是 200Vac 或 400Vac)
"內藏 PM" 是自帶整流器
"NB1 和 NB2" 是制動器線圈端口 (一般是 24Vdc)
"B" 是制動器線圈

本帖最近評分記錄：

下載積分:+1(tengyunqiang)

下載積分:+3(王志勇愛媳婦) 熱心助人！

打豆豆

歐姆龍-NJ系列 NX系列 NY系列，遠程解密，西門子120

級別: VIP會員

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 8 篇
發帖數量: 1465 個
工控威望: 3679 點
下載積分: 8503 分
在線時間: 1951(小時)
注冊時間: 2006-12-20
最后登錄: 2025-05-15
查看打豆豆的主題 / 回貼

2樓發表于: 2013-09-21 20:51

只看該作者 | 小中大

引用
引用第1樓ykykkhor于2013-09-21 20:22發表的 :
"B1 和 B2" 是制動器接線端口 (一般是 200Vac 或 400Vac)
"內藏 PM" 是自帶整流器
"NB1 和 NB2" 是制動器線圈端口 (一般是 24Vdc)
"B" 是制動器線圈

1樓正解，這個就是剎車的電機，失電剎車。

歐姆龍PLC：NJ系列 NX系列 NY系列，直讀管理員密碼/設計師密碼/維護者密碼/操作者密碼，遠程解密！NJ系列 NX系列 NY系列恢復出廠，遠程操作格式化。觸摸屏NS /NT/NP直讀解密，原始密碼。ysmacstudio程序&POU、功能塊、程序ID、庫文件、Can電子凸輪參數等解析出原始密碼；功能塊、庫文件禁源解除，文件中庫提取。西門子1200/1500完美解密，不掉數據。 VX：17711528688

qiangaizhu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 132 點
下載積分: 1024 分
在線時間: 11(小時)
注冊時間: 2012-02-24
最后登錄: 2015-12-17
查看qiangaizhu的主題 / 回貼

3樓發表于: 2013-09-30 10:45

只看該作者 | 小中大

剎車電源
