樓主發表于: 2019-11-19 17:35

只看樓主 | 小中大

請問一下~works2 FB ST語法如何使用計時

怎麼編輯都是有錯誤,是否有範例可以參考,感謝

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1846 點
下載積分: 80235 分
在線時間: 531(小時)
注冊時間: 2016-08-15
最后登錄: 2025-05-15
查看apei2014的主題 / 回貼

1樓發表于: 2019-11-20 14:23

只看該作者 | 小中大

OUT_T(NOT T輪詢.s,T輪詢,K5);
IF T輪詢.S THEN
set(NOT XHMI急停,HMI急停);
END_IF;
注意，使用觸點時要在名稱后面加上“.s”

東隅已逝，桑榆非晚。

k19811031

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 177 點
下載積分: 668 分
在線時間: 40(小時)
注冊時間: 2011-06-17
最后登錄: 2025-04-24
查看k19811031的主題 / 回貼

2樓發表于: 2019-11-20 20:25

只看該作者 | 小中大

還是出現錯誤...

這樣數據類型是要選哪一種呢? TON?

OUT_T(Timer01.IN,Timer01,100);

if

Timer01.Q THEN

輸出 := 1 ;

END_IF;

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 357 點
下載積分: 1007 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-05-10
查看gione的主題 / 回貼

3樓發表于: 2020-03-06 14:56

只看該作者 | 小中大

TIMER_100_FB_M_1(Coil:= ?BOOL? ,Preset:= ?INT? ,ValueIn:= ?INT? ,ValueOut:= ?ANY16? ,Status:= ?BOOL? );
或
TON_1(IN:= ?BOOL? ,PT:= ?TIME? ,Q:= ?BOOL? ,ET:= ?TIME? );
都可以

菜鳥一中隊

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 149 點
下載積分: 3673 分
在線時間: 27(小時)
注冊時間: 2019-11-02
最后登錄: 2024-10-22
查看菜鳥一中隊的主題 / 回貼

4樓發表于: 2020-03-12 11:55

只看該作者 | 小中大

線圈TN?
觸點TC?
當前值TB?
好像是這樣的

fzq0425

感謝遇到工控人家園

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 318 點
下載積分: 4312 分
在線時間: 19(小時)
注冊時間: 2019-09-21
最后登錄: 2020-05-29
查看fzq0425的主題 / 回貼

5樓發表于: 2020-03-13 08:51

只看該作者 | 小中大

能寫這個程序的都是高手

來這里學習

周先生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 339 點
下載積分: 7965 分
在線時間: 83(小時)
注冊時間: 2018-03-19
最后登錄: 2025-05-15
查看周先生的主題 / 回貼

6樓發表于: 2020-04-29 13:52

只看該作者 | 小中大

如果用梯形圖寫，數據類型可以用定時器。

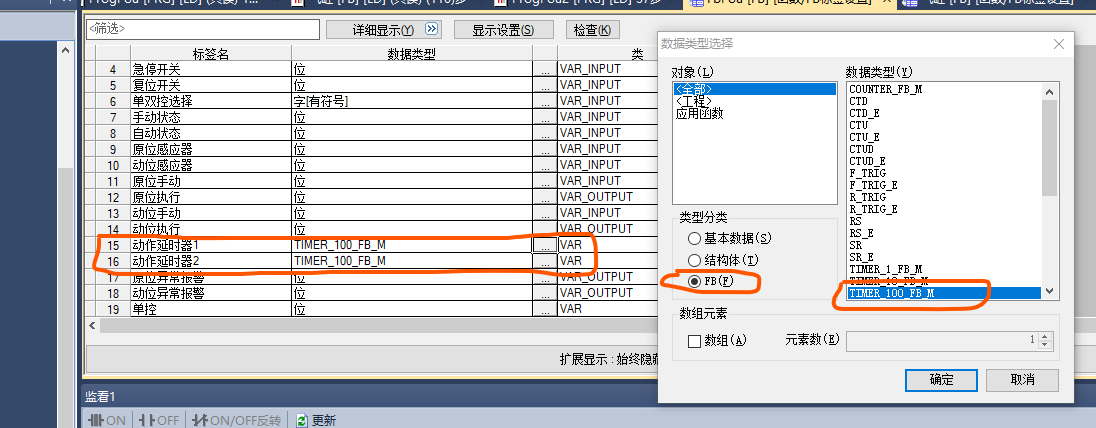

如果用ST寫，在類型分類里選擇第三個FB(F),然后數據類型選擇TIMER_100_FB_M，在編寫程序的時候按3樓的方法寫
