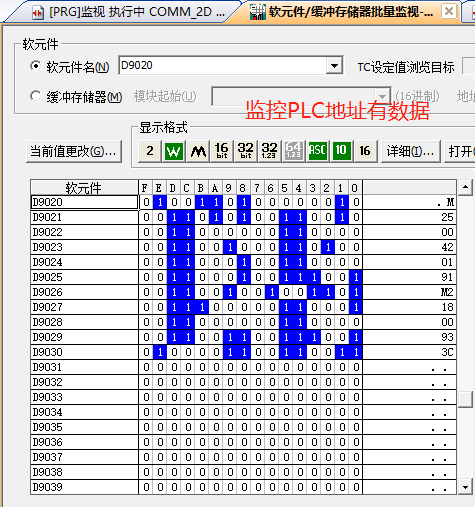

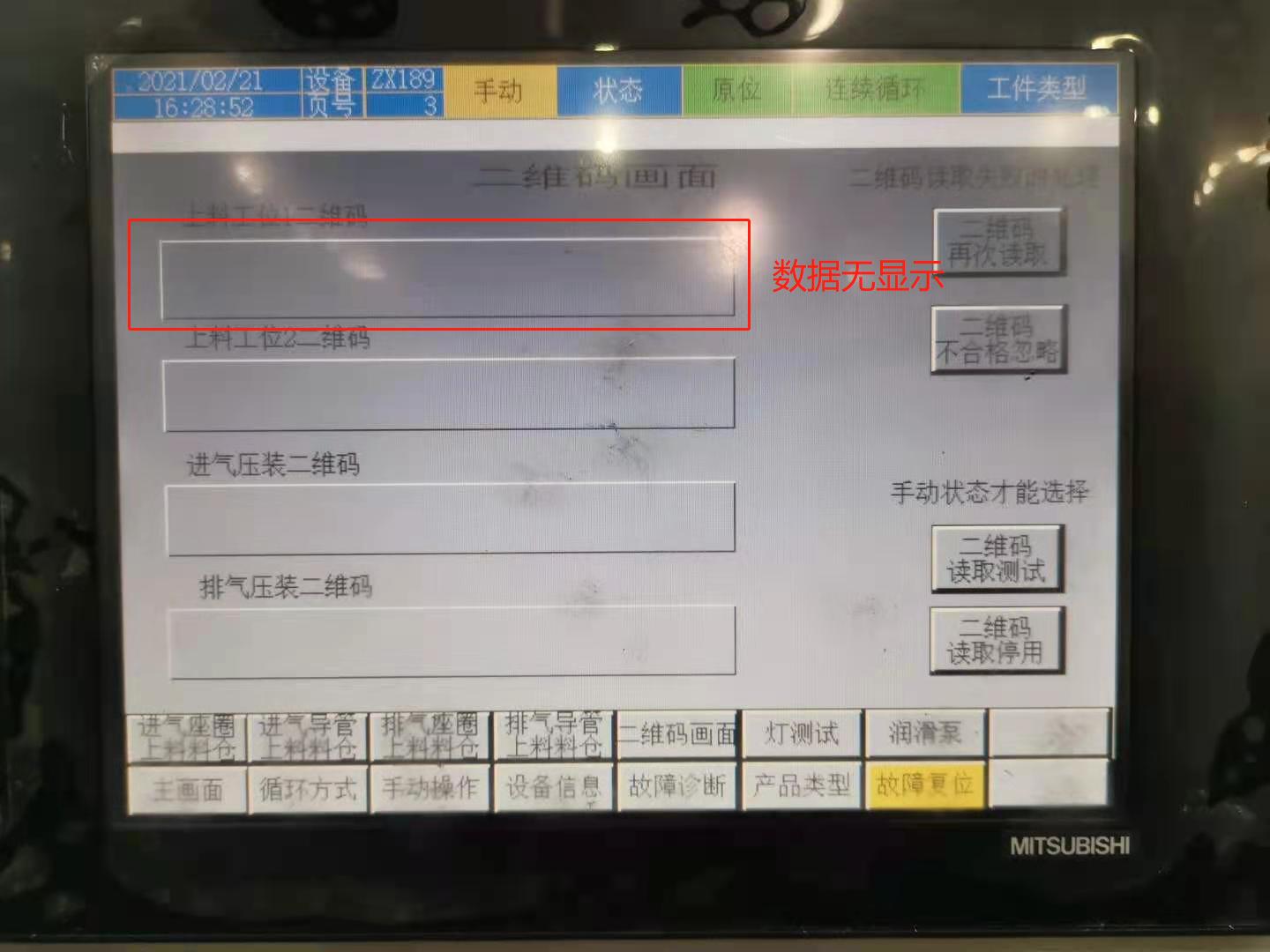

Q02 CPU地址里監視有數據，可是HMI上卻顯示不出來

線查了，沒有問題，協議設置也沒有找到問題。請大神們指點指點，問題出在哪？

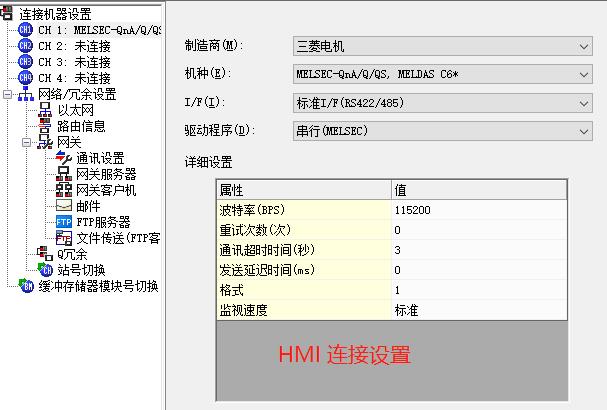

和校驗選擇有，通信協議選擇MC協議（格式5），站號0

波特率什么要和觸摸屏改一致

沒通訊上

用的QJ71C24N模塊CH2

觸摸屏的操作什么的都是有效的。

引用

引用第3樓周鍋鍋于2021-02-22 08:59發表的  :
沒通訊上

沒通訊上為啥HMI上的操作都是有效的？難道這個操作與數據不是同一個通訊？

HMI 與PLC 只有一根線R422連接

引用

引用第1樓投湖自盡的魚于2021-02-22 08:46發表的  :
和校驗選擇有，通信協議選擇MC協議（格式5），站號0

是改PLC這邊的模塊設置吧？先試試看。

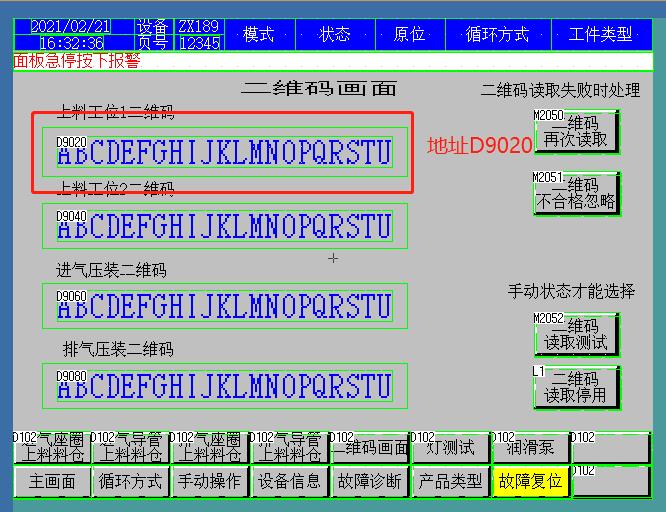

檢查一下HMI的數據的顯示模式看看。

引用

引用第7樓daemondong于2021-02-22 13:06發表的  :
檢查一下HMI的數據的顯示模式看看。

顯示是選的ASC模式

引用

引用第1樓投湖自盡的魚于2021-02-22 08:46發表的  :
和校驗選擇有，通信協議選擇MC協議（格式5），站號0

改了，還是一樣，沒有顯示。

？？？？？？

232跟422&485完全不同


引用

引用第10樓lin10663于2021-02-22 16:20發表的  :
232跟422&485完全不同


是的，232和422&485肯定是不同的。


問題找到了，D9020從低位開始有數據就會有顯示，低位沒數據，只是從高位開始的數據，HMI就不會顯示。

有幾個問題還是不明白：
      1、HMI為什么D9020低位沒有數據時就不會顯示？是哪里設置有問題還是通訊協議決定了的?如何更改？

      2、232接收過來的數據能不能接收到的就是D9020從低位開始排列的，如果可以，協議里設置還是在條碼閱讀器里設置？
           目前是把數據接收后再進行處理到D9020從低位開始排列的。
