工控人家園 三菱工控論壇 三菱PLCFX2N-2AD怎么接線?

在路上之愚公

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看在路上之愚公的主題 / 回貼

樓主發表于: 2011-01-10 14:54

只看樓主 | 小中大

手頭沒有找到這個的接線資料，還望各位大俠能告知如何接。我看到上面有VIN1，IN1，COM
VIN2，IN2，COM。能有實際例子最好了。
我們公司現在剛開始用三菱的PLC，好多東西還不是很清楚，希望誰能給我?guī)追諪X系列的電氣原理圖接線圖等，不勝感激！

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 9917 分
在線時間: 9671(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-31
查看cvlsam的主題 / 回貼

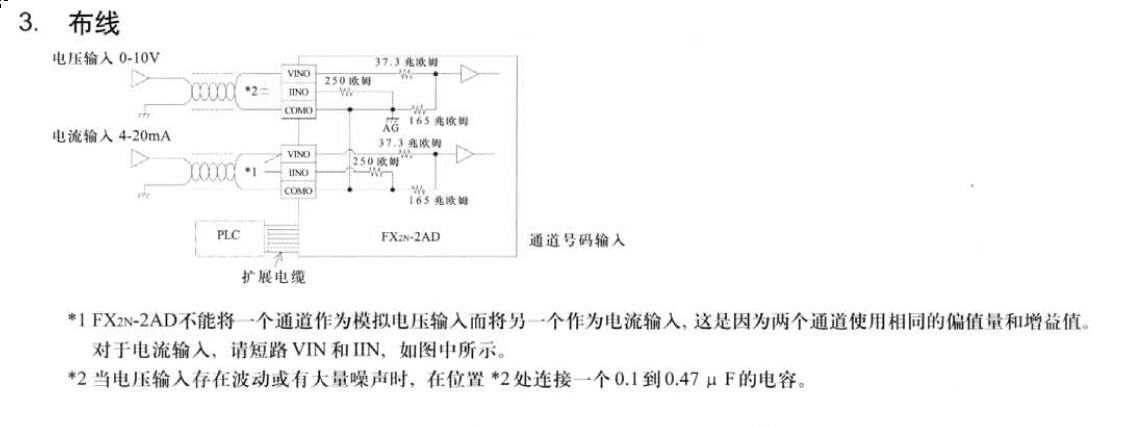

1樓發表于: 2011-01-10 15:33

只看該作者 | 小中大

Good Luck

ysheng9099

三人行必有吾師

級別: 工控俠客

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-05-30
查看ysheng9099的主題 / 回貼

2樓發表于: 2011-01-10 20:22

只看該作者 | 小中大

引用
引用第1樓cvlsam于2011-01-10 15:33發表的 :
[attachment=53969]

Good Luck

贊同

borenwork

級別: 略有小成

精華主題: 0
發帖數量: 74 個
工控威望: 233 點
下載積分: 617 分
在線時間: 13(小時)
注冊時間: 2007-10-21
最后登錄: 2023-05-11
查看borenwork的主題 / 回貼

3樓發表于: 2011-01-10 20:59

只看該作者 | 小中大

希望對你有用
vin1接+24V
com接0V
in1接信號線

jamesyue

練就一身好的技術才是硬道理

級別: 略有小成

精華主題: 0
發帖數量: 164 個
工控威望: 289 點
下載積分: 677 分
在線時間: 28(小時)
注冊時間: 2010-12-13
最后登錄: 2017-03-15
查看jamesyue的主題 / 回貼

4樓發表于: 2011-01-10 21:06

只看該作者 | 小中大

學習了

James
