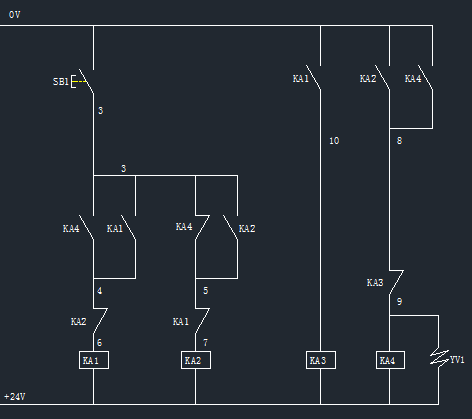

閑來無事，翻翻書，發現了另一個單按鈕啟停的電路，按耐不住自己電工出身的心，接了個繼電器電路，結果發現，繼電器電路和邏輯梯形圖還是有區別的。PLC模擬沒問題的電路，繼電器接出來是不行的，分析下原因，可能是繼電器的吸放在反應時間上和梯形圖是有差別的。歡迎大神來個更專業的解釋！
PS：我發現網站這個功能做的還不錯，第一發圖片附件過大，沒成功。重新選擇上傳圖，正在郁悶又要編輯文字，發現網站是有保留的，這個要點個贊�。�！

引用

引用第12樓fsjnzhy于2017-11-18 20:39發表的  :
單按鈕啟動、停止電機控制電路。

這個電路是不穩定的，我剛開始接觸單按鈕啟停就是這個，實測不穩定，不信你可以接接！

引用

引用第11樓老兔子于2017-11-18 19:56發表的  :


觸點競爭在繼電器類電器控制電路的邏輯電路中是一種常見的現象，它是由于觸點斷開的時間比接通時間快，它們之間有一個時差的原因所造成的兩者之間的競爭，如果設計不合理，就會造成你在理論上可行，實際不可行的現象。

感覺你的這個解釋比較專業，我就是覺得斷開比吸合快，所以才改了箭頭位置的繼電器觸點為按鈕觸點！

引用

引用第6樓沒啥特長于2017-11-18 08:34發表的  :
單按鈕啟動梯形圖不用那么復雜吧
ld x1      altp y1

請看我的圖三，PLC的單按鈕我就沒必要拿出來說了，討論的是同樣的電路為啥PLC可以，繼電器不行！
