樓主發表于: 2011-07-07 19:01

只看樓主 | 小中大

圖片：

大家好：

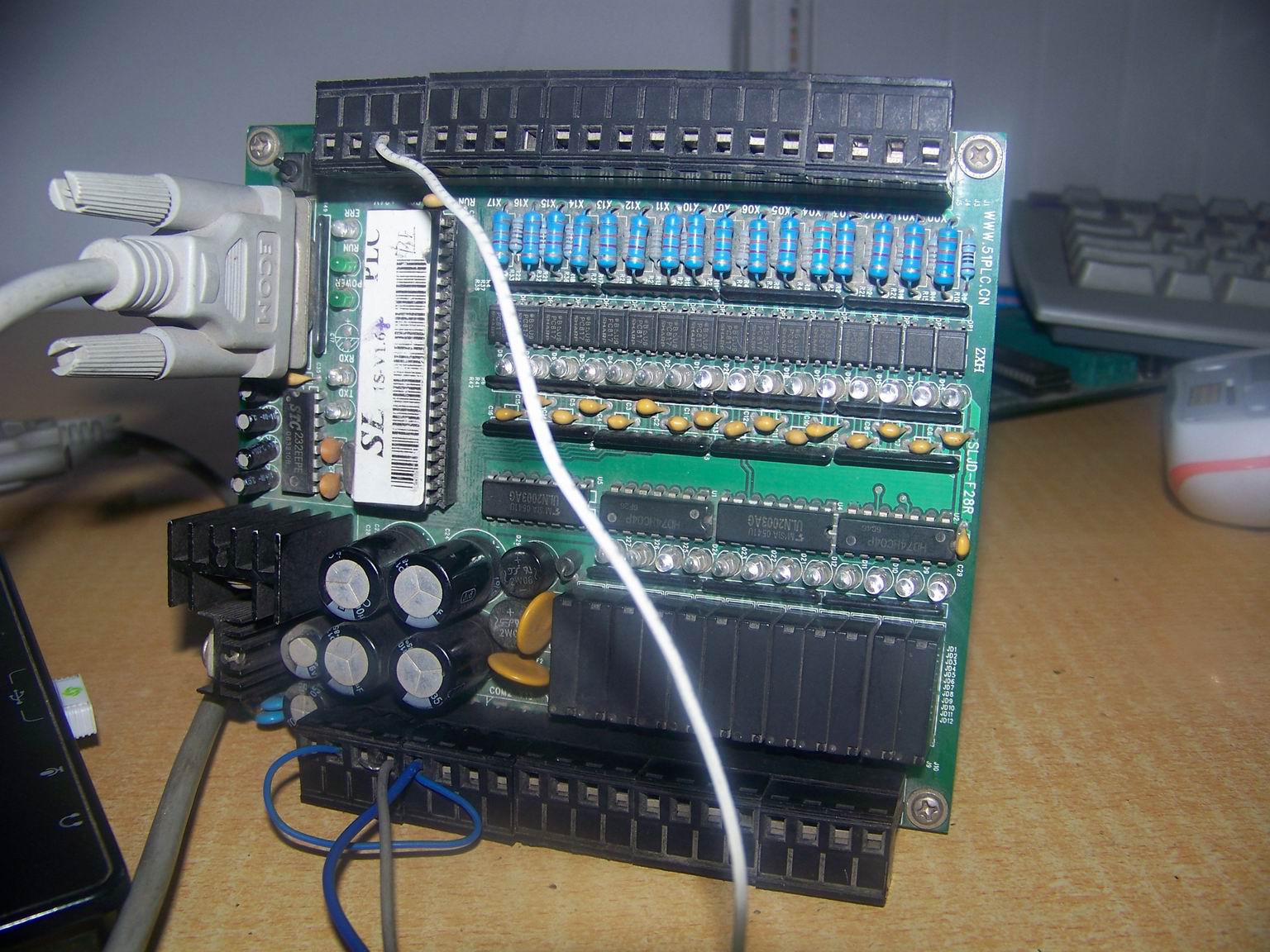

我的一塊深圳三凌SL1S的PLC，前幾天下載程序時，不小心手觸摸到CPU部分，隨即出現下載程序時老提示PLC正在運行中，無法寫入。打電話問廠家讓換整塊板，我有些不忍，想用葉工的轉換軟件和STC89C52，編好程序后下載到PLC輸出燈全亮，出現X0輸入時Y0滅，就像取反指令。當然編程序時X0 Y0是對應的。輸入是光電隔離的，輸出用了兩塊HD74HC04P,兩塊ULN2003，問大家有沒有辦法解決這個問題。大家共同的探討一下。HD74HC04P是起什么作用的。

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

任我菜

任我菜

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 202 點
下載積分: 609 分
在線時間: 42(小時)
注冊時間: 2009-02-19
最后登錄: 2024-07-24
查看任我菜的主題 / 回貼

1樓發表于: 2011-07-07 22:10

只看該作者 | 小中大

　　74HC04
　　74HC04是內含6組相同的反相器。即1A輸入高電平，1Y輸出低電平
　　六反相器

任我菜

任我菜

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 202 點
下載積分: 609 分
在線時間: 42(小時)
注冊時間: 2009-02-19
最后登錄: 2024-07-24
查看任我菜的主題 / 回貼

2樓發表于: 2011-07-07 22:12

只看該作者 | 小中大

ULN2003是大功率非門，估計是和74HC04串聯使用，通過兩次取反，加大輸出功率。

任我菜

任我菜

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 202 點
下載積分: 609 分
在線時間: 42(小時)
注冊時間: 2009-02-19
最后登錄: 2024-07-24
查看任我菜的主題 / 回貼

3樓發表于: 2011-07-07 22:14

只看該作者 | 小中大

這個可能在硬件上和你說的葉工的轉換軟件不配套，出現這種現象。

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹�。�

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 536 個
工控威望: 773 點
下載積分: 5159 分
在線時間: 362(小時)
注冊時間: 2009-08-09
最后登錄: 2025-06-27
查看ysz0377的主題 / 回貼

4樓發表于: 2011-07-08 19:11

只看該作者 | 小中大

老師:我認為不是配套的問題，問題應該是這個HD74HC04P這個反相器的問題，剛開始沒有輸入時，Y0亮有輸出時滅，關鍵是怎樣用一個集成電路代替這個HD74HC04P這個反相器，那么這個問題就迎刃而解。可是本人的電子水平有限，請高人指點�。。�！

小勝靠智，大勝靠德，厚積薄發，氣勢如虹��！

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹��！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 536 個
工控威望: 773 點
下載積分: 5159 分
在線時間: 362(小時)
注冊時間: 2009-08-09
最后登錄: 2025-06-27
查看ysz0377的主題 / 回貼

5樓發表于: 2011-07-08 22:23

只看該作者 | 小中大

小勝靠智，大勝靠德，厚積薄發，氣勢如虹��！

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 536 個
工控威望: 773 點
下載積分: 5159 分
在線時間: 362(小時)
注冊時間: 2009-08-09
最后登錄: 2025-06-27
查看ysz0377的主題 / 回貼

6樓發表于: 2011-07-09 18:59

只看該作者 | 小中大

怎么沒有老師指導？悲哀呀！

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-05-21
查看wsir123的主題 / 回貼

7樓發表于: 2011-07-10 08:57

只看該作者 | 小中大

每個輸出點在程序末尾做一次反相輸出可以么？測試一下。

保持每天一點小進步足矣。。。

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

8樓發表于: 2011-07-11 09:27

只看該作者 | 小中大

引用
引用第4樓ysz0377于2011-07-08 19:11發表的 :
老師:我認為不是配套的問題，問題應該是這個HD74HC04P這個反相器的問題，剛開始沒有輸入時，Y0亮有輸出時滅，關鍵是怎樣用一個集成電路代替這個HD74HC04P這個反相器，那么這個問題就迎刃而解�？墒潜救说碾娮铀接邢�，請高人指點�。。。�

每增加一個元件都是成本！道理大家都懂，你不知道為何要加個反相器，解決了這個問題又出現新的問題咋辦？
