樓主發表于: 2012-06-08 22:33

只看樓主 | 小中大

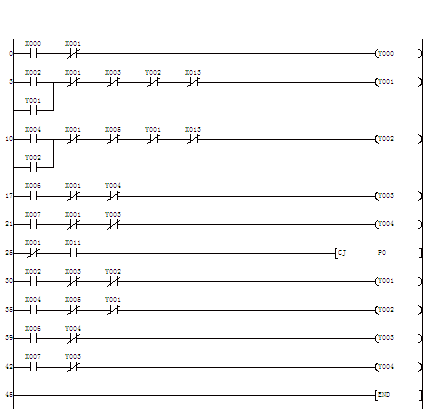

描述：機架
圖片：

大家看一下這段程序問題出在那里。通過仿真Y1 Y2 不能自鎖，P0過后的 Y1 Y2 照樣有輸出。P0過后的 Y1 Y2 有輸出有理由可以說過去，但P0 之前的Y1 Y2不能自鎖，我朋友說仿真有的程序是仿真不了的，我不知道他說的是否正確。小弟實在想不明白，望大哥們解釋下。我查書了，由于跳轉具有選擇程序段的功能，兩個程序段中的相同線圈不會被同時執行，允許出現相同的線圈。

l137042834

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 129 點
下載積分: 414 分
在線時間: 20(小時)
注冊時間: 2012-03-29
最后登錄: 2021-06-26
查看l137042834的主題 / 回貼

1樓發表于: 2012-06-08 22:34

只看該作者 | 小中大

第30步為跳轉的起點

550374389

�。�！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

2樓發表于: 2012-06-09 08:58

只看該作者 | 小中大

能上大圖嗎？？是在是看不清啊

mamei520

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 131 點
下載積分: 895 分
在線時間: 48(小時)
注冊時間: 2009-10-21
最后登錄: 2016-05-17
查看mamei520的主題 / 回貼

3樓發表于: 2012-06-09 11:17

只看該作者 | 小中大

能上大圖嗎？？是在是看不清啊

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2564(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-30
查看znz43的主題 / 回貼

4樓發表于: 2012-06-09 17:21

只看該作者 | 小中大

如果跳轉標簽P0放在30步處，那么此程序無論跳轉是否產生，都是連續執行，無跳過的程序步。
如果想跳過30—45步，那么標簽P0應放在45步處，即直接跳到E N D
現在此程序形成雙線圈，真正起作用的是30—45步的輸出，所以不會有自保。有X2就有Y1，有X4就有Y2。
