12樓發表于: 2012-11-28 10:21

只看該作者 | 小中大

圖片：

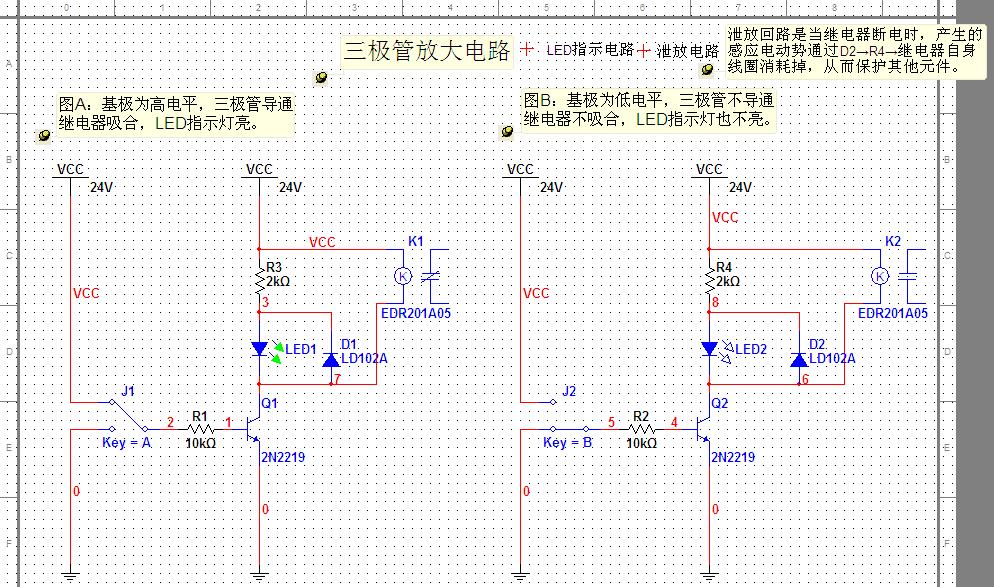

可以再給繼電器加一個泄放電路。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

13樓發表于: 2012-11-28 10:23

只看該作者 | 小中大

圖片：

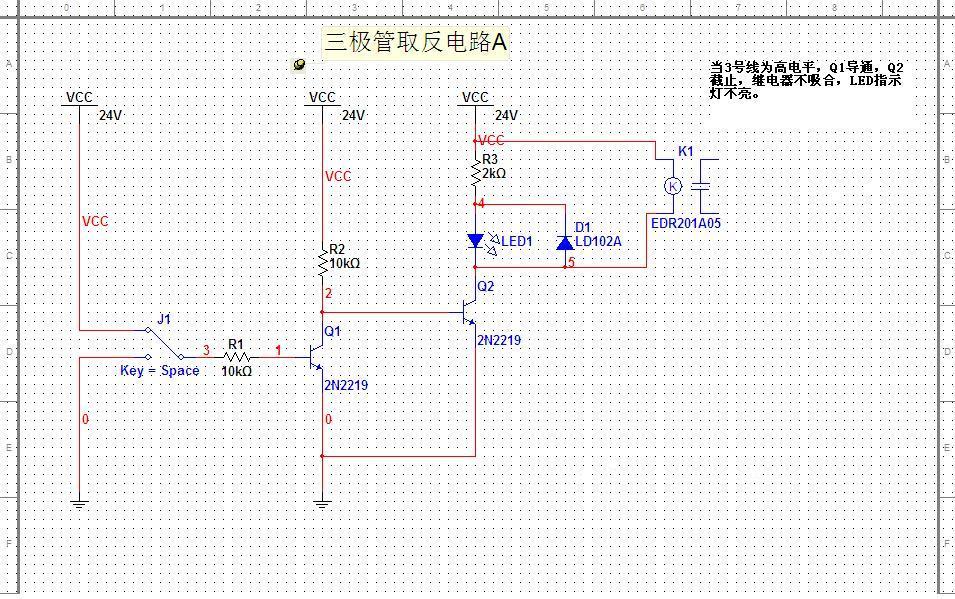

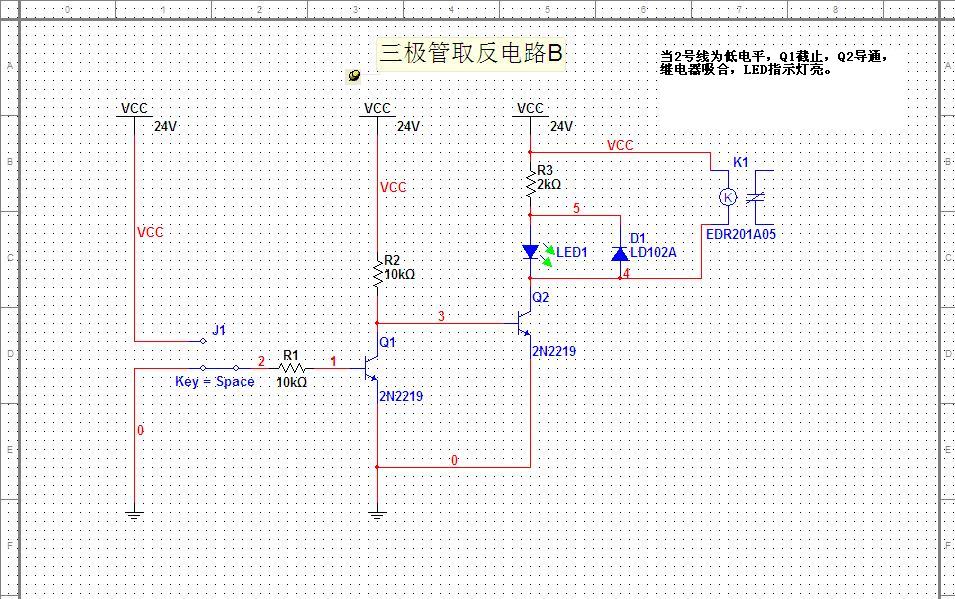

通過三極管取反電路，可驅動負載。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

14樓發表于: 2012-11-28 15:24

只看該作者 | 小中大

圖片：

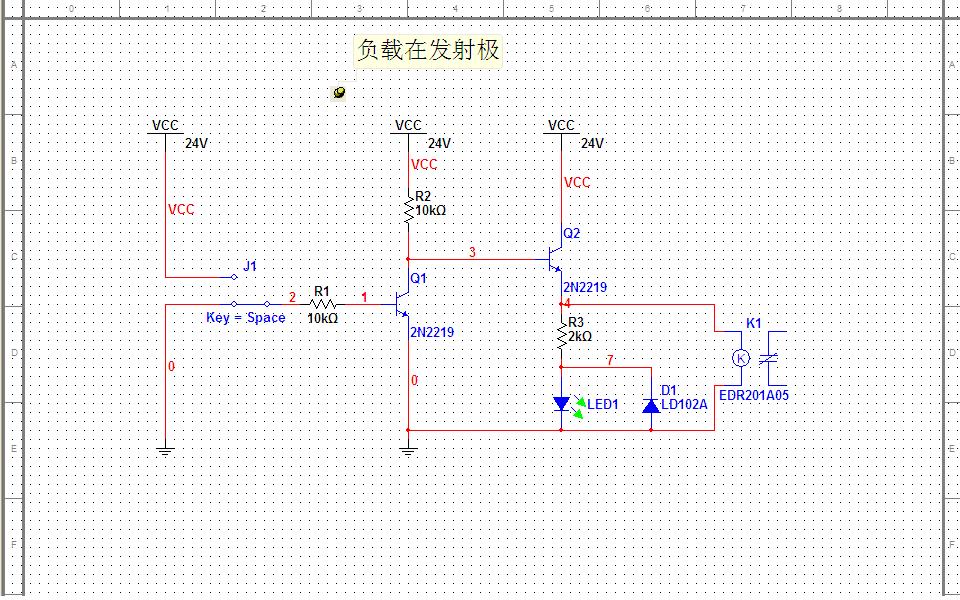

把負載放在發射極

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

15樓發表于: 2012-11-28 15:27

只看該作者 | 小中大

圖片：

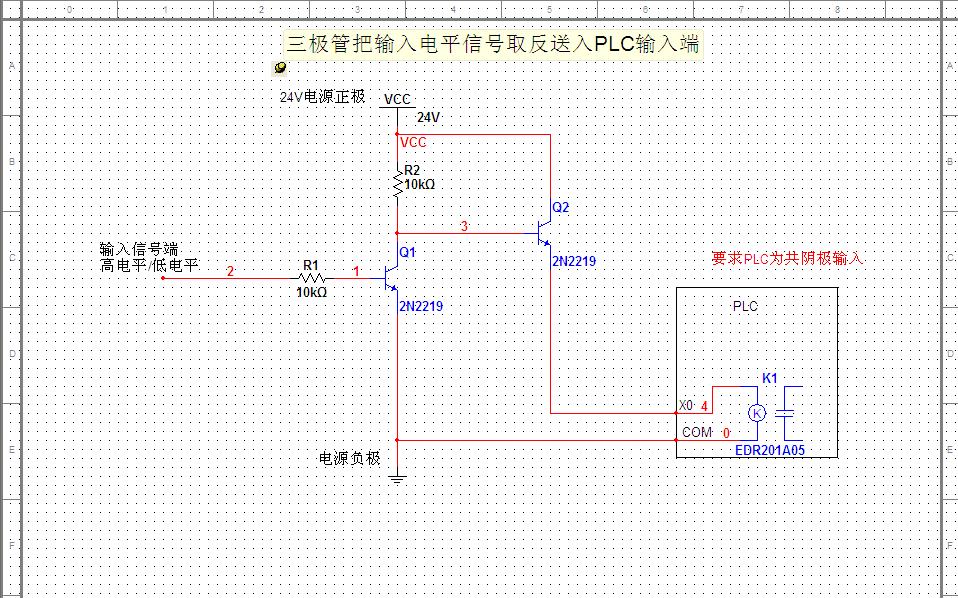

把取反后的結果連接到PLC的輸入端

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

16樓發表于: 2012-11-28 16:28

只看該作者 | 小中大

圖片：

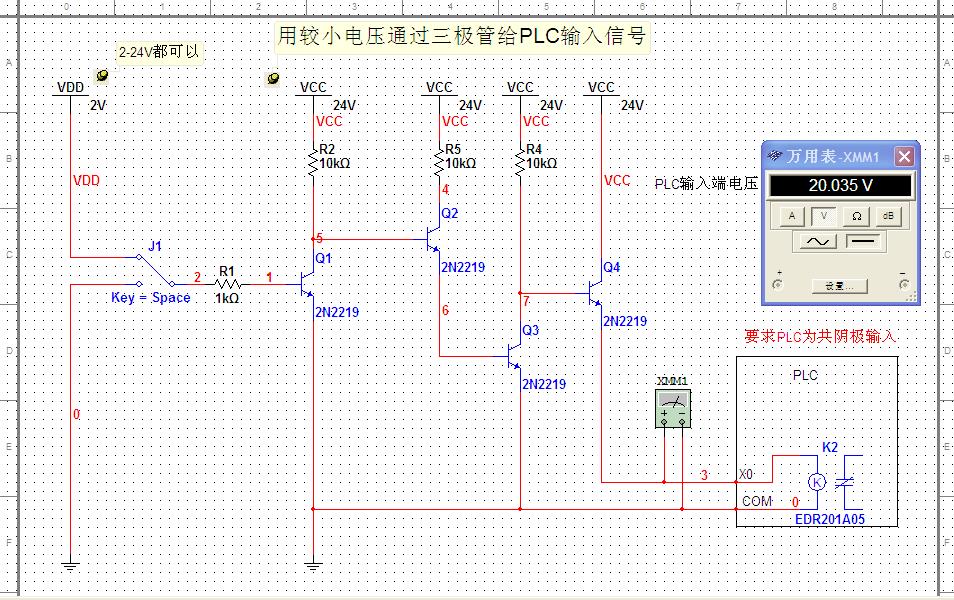

用較小電壓通過三極管給PLC輸入信號

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

17樓發表于: 2012-11-28 16:30

只看該作者 | 小中大

圖片：

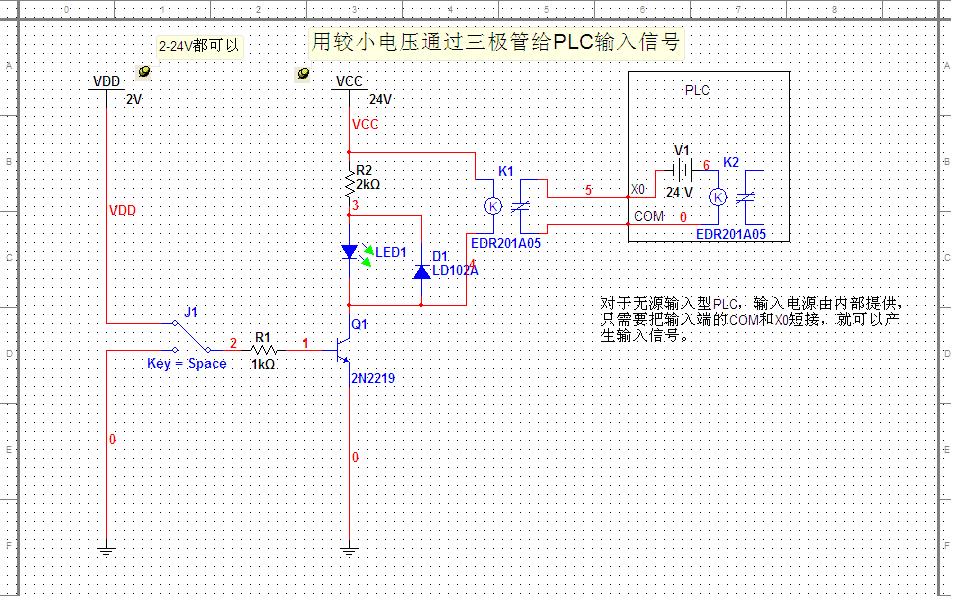

用較小電壓通過三極管和繼電器轉換給PLC輸入信號-PLC為無源輸入型

飛仔

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 271 點
下載積分: 534 分
在線時間: 98(小時)
注冊時間: 2008-03-14
最后登錄: 2024-12-27
查看飛仔的主題 / 回貼

18樓發表于: 2012-12-06 22:54

只看該作者 | 小中大

謝謝了很好

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70582 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-06
查看wwcwwc的主題 / 回貼

19樓發表于: 2012-12-07 09:31

只看該作者 | 小中大

個人觀點供樓主參考；
你的保護二極管（浪誦吸收）應該把負極連接到VCC上面。至于樓主描述的用低電壓控制plc方法可以，只是在實際使用中可能存在干擾問題，因?yàn)閷?shí)際工作現場，動力線錯綜復雜的布局難免影響到你這樣的輸入方式。
就像我們經常使用的模擬量輸入的選擇一樣，首選是數字量，其次是電流型，最后是電壓型。
