看PLC圖紙的接線，光電開關輸出的是負。但是看光電開關的接線圖的話，輸出端和24V正端連接，有信號時輸出不應該是正嗎？這是怎么回事呢？

照圖上顏色接就OK了！

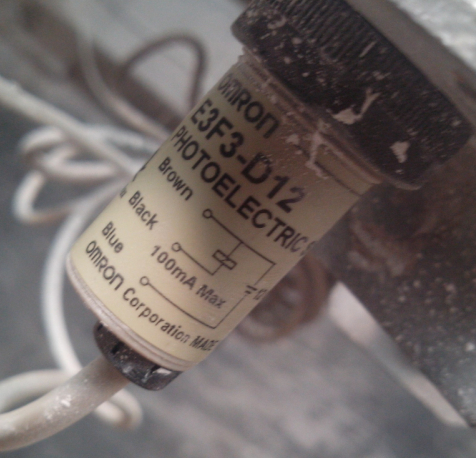

這是現場設備的圖紙，是已經完工的了，我就想問一下，看上面光電開關上的圖，輸出端和正端連著，不是有信號是輸出正嗎，怎么看PLC圖紙，輸出端輸出的卻是負呢？

朋友你這個光電開個是NPN型。應該選擇PNP型和達到圖紙要求

看網上說：
PNP是指當有信號觸發時，信號輸出線OUT和電源線VCC連接，相當于輸出高電平的電源線.
NPN是指當有信號觸發時，信號輸出線OUT和0v線連接，相當于輸出低電平0V。

三菱PLC都是接NPN的，看這個要求信號線應該和OV相連的啊，怎么現場的光電開關信號和24V+連接呢？

這個光電開關負輸出。

一看就知道負，光電開關要確定NPN型和PNP型，

你的開關是NPN輸出類型的，接線圖也是正確的。

謝謝大家，我懂了~

NPN  和PNP的問題==樓主你最好動手試試 以后就不會再問了

你這個光電開關是負輸出，如果不明白，可以查一下模擬電子電路的資料

實物與電路圖都正確，黑色信號線接三菱PLC輸入點即可。
