工控人家園 西門子工控論壇 200SMART與歐姆龍編碼器設置

黃毅2014

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 132 點
下載積分: 84638 分
在線時間: 351(小時)
注冊時間: 2014-02-07
最后登錄: 2024-08-12
查看黃毅2014的主題 / 回貼

樓主發表于: 2017-07-25 16:31

只看樓主 | 小中大

所用PLC是 ST20 DC/DC/DC 編碼器為歐姆龍E6B2-CWZ6C 增量型編碼器，現在將ABZ相分別接入PLC的I0.0、I0.1、I0.2端，請問如何讀取編碼器的值？

永恒14

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 451 點
下載積分: 13983 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

1樓發表于: 2017-07-27 16:46

只看該作者 | 小中大

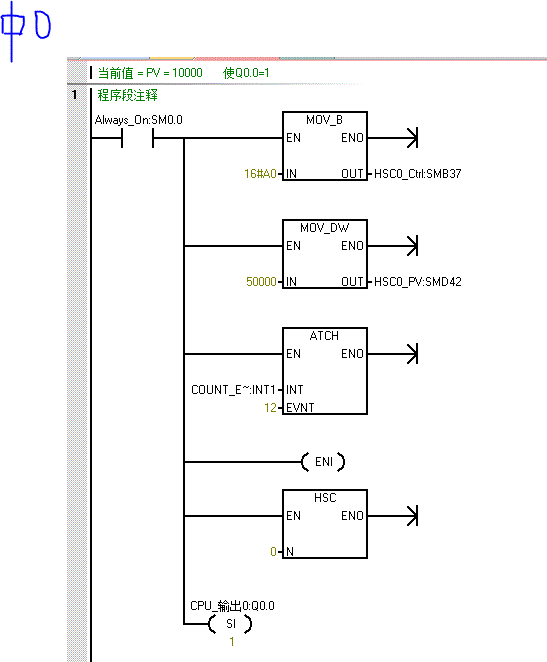

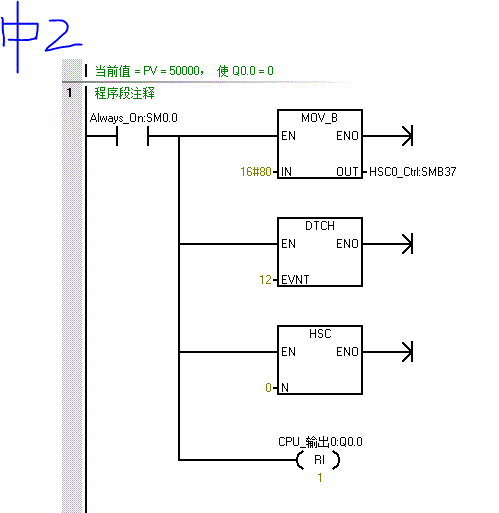

圖片：

接線方法有2種：

1. 只接I0.0← A相（黑色線），在設置高速計數器時使用模式【0,1,3,4,6,7】

2.分別接I0.0← A相（黑色線），I0.1← B相(白色線)，在設置高速計數器時使用模式【9,10】

其中,Z相，為0脈沖信號，即編碼器每轉1圈產生1個Z相信號

希望以上能夠幫助到你
