有沒有這樣一個軟件，通過gerber文件生成一個PCB板的圖片，這張圖片能顯示PCB板的樣子以及它的所有焊點，然后操作人員在這張圖片上選擇一部分需要用的焊點，然后這個軟件能導出所選擇的焊點坐標，以文本格式輸出，

為了資料保密和傳輸方便，交給PCB廠商打樣的資料一般以Gerber和鉆孔文件為主，換句話說，只要有前面說的兩種文件，就能制作出你想要的PCB了。
一般來說，交給PCB廠商的Gerber有以下幾層：
GTO（Top Overlay， 頂層絲印層，常見的白油）
GTS（Top Solder，頂層阻焊層，常見的綠油）
GTL （Top Layer，頂層走線層）
Gx  （中間信號層，x為層數）
GBL （Bottom Layer, 底層走線層）
GBS （Bottom Solder，底層阻焊層）
GBO （Bottom Overlay， 底層絲印層）
GMx  （Mechanical x, 機械層,用來定義板邊。部分人喜歡用GKO（Keep-Out Layer)來定義板邊）
因此，交給廠家的Gerber資料一共有(7+x)個，其中x為中間信號層的數量，比如你的PCB是雙面板，那么你的Gerber文件就有（7+0）個；假如你的是4層板，那么你的Gerber文件就有（7+2)個。
鉆孔文件為文本格式，它一般有1~2個文件（非正圓的孔會單獨放在一個文件）

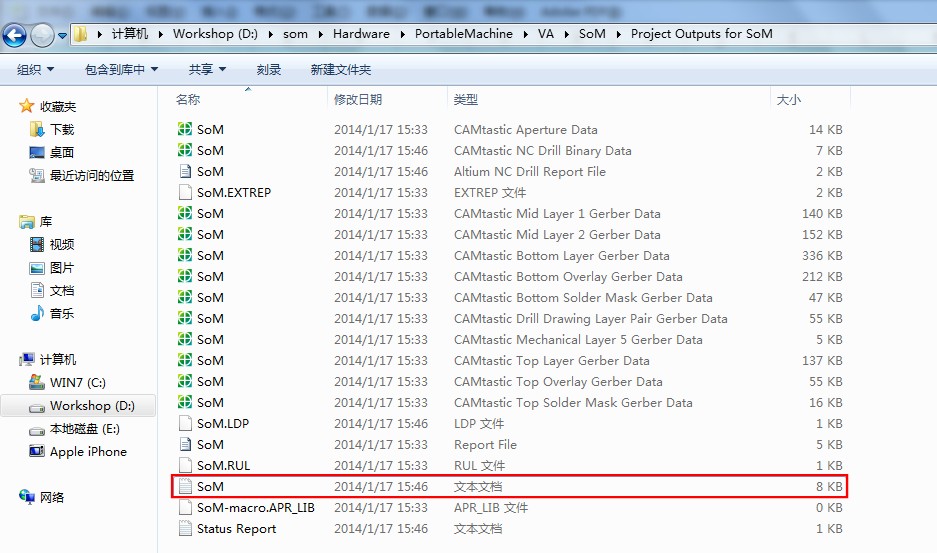

下圖紅框所示即為鉆孔文件

這個我知道，就是我不知道的是我只要顯圖片，和提取坐標

VB OK
