工控人家園 三菱工控論壇 模擬量問題

admission

級別: 家園常客

精華主題: 0
發帖數量: 180 個
工控威望: 556 點
下載積分: 626 分
在線時間: 26(小時)
注冊時間: 2020-04-14
最后登錄: 2024-12-17
查看admission的主題 / 回貼

樓主發表于: 2021-01-23 16:58

只看樓主 | 小中大

圖片：

我用的Q62DAN模塊
輸出正負10V

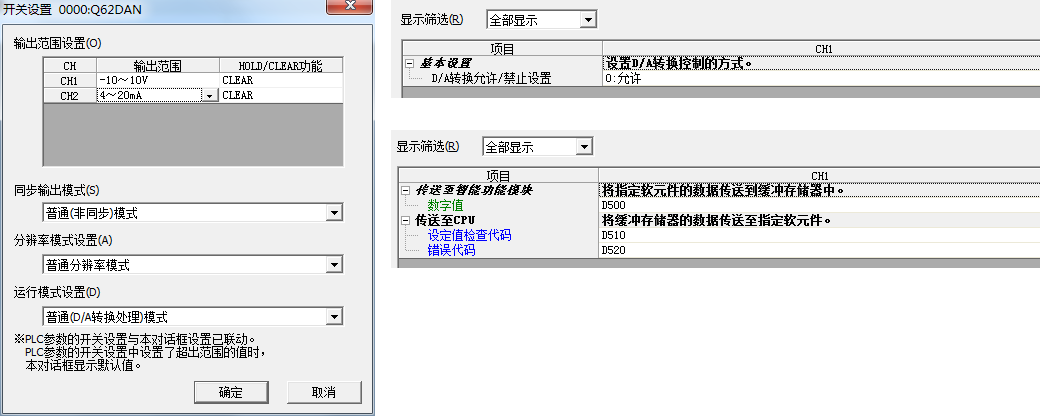

參數設置如圖
我給D500里寫入正負1000
但是在V+和COM端子之間測不到電壓
請問問題出在哪里，請大神指教，謝謝

admission

級別: 家園常客

精華主題: 0
發帖數量: 180 個
工控威望: 556 點
下載積分: 626 分
在線時間: 26(小時)
注冊時間: 2020-04-14
最后登錄: 2024-12-17
查看admission的主題 / 回貼

1樓發表于: 2021-01-26 09:35

只看該作者 | 小中大

按圖片設定后監控CH1輸出允許標志已經是1了，
把模塊的CH1數字值讀回來和D500一致，
但是就是測不到電壓，
有高手知道么？

yl1111682

級別: 略有小成

精華主題: 0
發帖數量: 126 個
工控威望: 259 點
下載積分: 2685 分
在線時間: 361(小時)
注冊時間: 2014-05-09
最后登錄: 2025-03-25
查看yl1111682的主題 / 回貼

2樓發表于: 2021-01-26 10:13

只看該作者 | 小中大

程序上圖看看

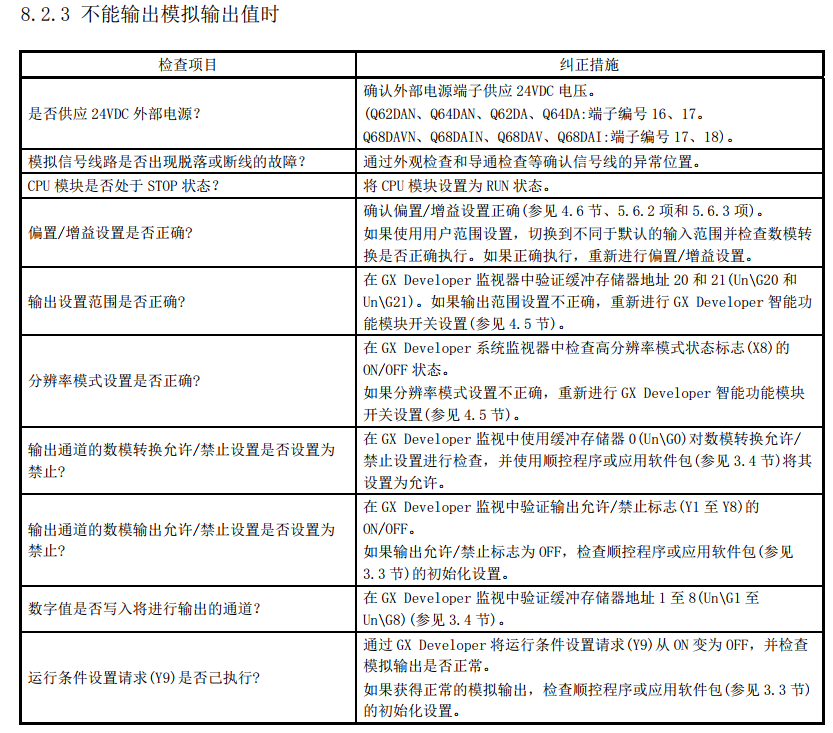

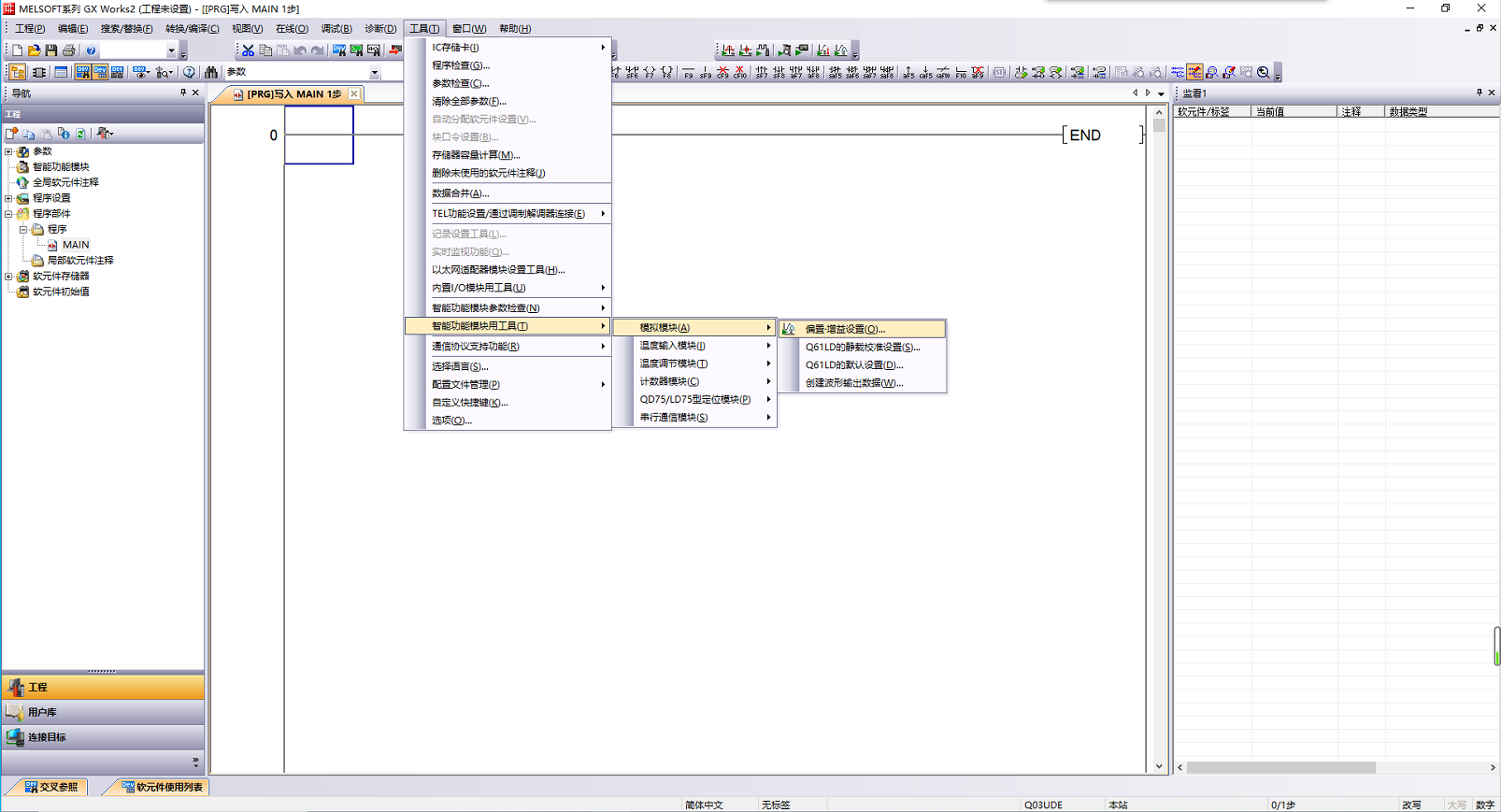

或者你用編程軟件的工具--智能功能模塊用工具--模擬模塊--偏置/增益設置

[ 此帖被yl1111682在2021-01-26 10:38重新編輯 ]

admission

級別: 家園常客

精華主題: 0
發帖數量: 180 個
工控威望: 556 點
下載積分: 626 分
在線時間: 26(小時)
注冊時間: 2020-04-14
最后登錄: 2024-12-17
查看admission的主題 / 回貼

3樓發表于: 2021-02-01 08:43

只看該作者 | 小中大

引用
引用第2樓yl1111682于2021-01-26 10:13發表的 :
程序上圖看看

或者你用編程軟件的工具--智能功能模塊用工具--模擬模塊--偏置/增益設置
[attachment=252069]
[attachment=252070]

非常感謝
